Co to takiego?
Kurtyna, to takie zmyślne urządzenie, które stosuje się w obiektach użyteczności publicznej, w celu stworzenia bariery dla napływającego powietrza.
Jest to taki duży “coś”, któru wisi nad drzwiami lub po bokach, a mówi nam o tym §63 Rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002 roku w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (t.j. Dz.U. z 2015 roku, poz. 1422) – “Wejście z zewnątrz do budynku i pomieszczeń przeznaczonych na pobyt ludzi należy chronić przed nadmiernym dopływem chłodnego powietrza, przez zastosowanie przedsionka, kurtyny powietrznej (…)”.
Rozporządzenie mówi o powietrzu chłodnym, ale bardzo często stosuje się kurtyny w sytuacjach gdzie chcemy zapobiec napływowi ciepłego powietrza, np. w chłodniach.
Skoro podstawy prawne mamy już za sobą, to teraz troszkę wiedzy praktycznej, czyli gdzie, jaka i czemu taka duża 🙂 Na pewno każdy z Was miał styczność z kurtyną powietrzną i nawet o tym nie wie. Przypomnijcie sobie sytuację, gdy tuż przed Świętami Bożego Narodzenia, w ferworze zakupów i szukania tych wymarzonych prezentów dla Waszych bliskich, biegacie wraz z setkami innych ludzi od centrum handlowego do galerii miejskiej i z powrotem…
Zmęczeni, zrezygnowani i przemarznięci do ostatniej cebulki włosa, bo akurat tego dnia Ten “na górze” miał wspaniałe poczucie humoru i postanowił postraszyć dziesięciostopniowym mrozem. Wchodzicie w drzwi kolejnego centrum handlowego i spływa na Was jakże upragniony i przyjemny podmuch ciepłego powietrza. Założę się, że niejedno z Was choć przez chwilę w takiej sytuacji pomyślało sobie… “Nigdzie nie idę, zostaję tu, jest tak błogo…” Moi drodzy, to niebiańsko przyjemne doświadczenie, to nic innego jak właśnie efekt działania tego “cosia” zwanego kurtyną powietrzną 🙂 Swoją drogą, ktoś miał łeb, żeby wymyślić takie urządzenie i na pewno każda “zmarzlina” (w tym ja i to plasująca się w ścisłej czołówce) doceni ten wynalazek.
Fajnie, ale…
Jak dobrać kurtynę?
Po pierwsze primo!
Należy zastanowić się jaką kurtynę potrzebujesz. Czy będzie to kurtyna elektryczna, czy może z nagrzewnicą wodną, ciepła czy zimna…
Duży wybór… i co teraz?
Objaśniam.
Krok pierwszy
Jeśli potrzebujesz podgrzać powietrze masz do wyboru kurtynę z nagrzewnicą elektryczną lub wodną. W pierwszym przypadku, w zależności od mocy nagrzewnicy, będą to urządzenia jedno- lub trójfazowe. Jeśli zdecydujesz się na nagrzewnicę wodną – trzeba będzie pomyśleć jak ją zasilić. Nic prostszego, “wpinamy” się do instalacji c.o., lub c.t. i po krzyku.
“C.o. – centralne ogrzewanie, ale co to, to całe c.t.?”
C.t. – ciepło technologiczne czyli to samo co c.o. tyle, że brzmi mądrzej i doprowadza czynnik nie do grzejników, a do urządzeń typu nagrzewnice wodne. Zagadka rozwiązana.
Krok drugi
Należy wybrać kurtynę dostosowaną do szerokości i wysokości otworu – drzwiowego/bramy, tak, aby prędkość powietrza nawiewanego przez kurtynę przy podłodze osiągała prędkość rzędu 2–3 m/s gdy mamy do czynienia z bramami i drzwiami o wysokości do 2,5 m. Gdy otwór jest większy (wyższy) musimy dobrać kurtynę tak, aby zachować prędkość 3–4 m/s na wysokości 1 [m] nad powierzchnią posadzki.
Krok trzeci
Szerokość kurtyny. Nie może być ani za krótka, ani za długa. Najczęściej spotkane długości to 1 m, 1,5 m i 2 m. Ok. A co w przypadku gdy drzwi/brama są szersze? Wtedy należy zestawić dwie, lub więcej urządzeń, tak aby obejmowały one swoją długością cały otwór.
1.
Należy zapewnić wymagane natężenie przepływu czynnika. Znów coś, co brzmi mądrze, a niekoniecznie zrozumiale.
Tłumaczę.
Natężenie przepływu – [m³/s] – czyli miara ilości czynnika przepływającego przez dany przekrój w jednostce czasu.
2.
Urządzenie dobrać trzeba uwzględniając temperaturę pracy czynnika, np.: instalacja c.o. pracuje nam na czynniku o temperaturze 70/50⁰ C lub 90/70⁰ C, to na takie parametry pracy należy dobrać kurtynę.
3.
Nie zaleca się podłączenia kurtyny w miejscu innym niż przy samym kotle/piecu w połączeniu równoległym do istniejącego już odbiornika ciepła. Uproszczony schemat poniżej.
Podłączenie równoległe.
Po trzecie primo! Możliwość nastawienia kąta nawiewu:
1.
Kurtyna powinna nawiewać powietrze w kierunku linii wyznaczonej przez płaszczyznę drzwi.
Rozkład powietrza
2.

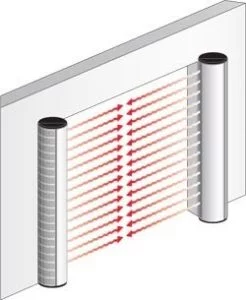

Jeśli Wasze drzwi/bramy otwierane są do góry, montaż kurtyny poziomej mija się z celem. Należy w takim przypadku zastosować kurtyny powietrzne pionowe, montowane po bokach otworu drzwiowego, w zestawieniu dwóch lub trzech urządzeń, tak aby strumień powietrza pokrył całą wysokość.
Kurtyna boczna
3.
Zawsze można ustawić lamele nagrzewnicy ręcznie 🙂
Już co nieco wiecie o kurtynach i doborze, więc teraz kilo informacji o automatyce.
1. Sterownik
2. Stycznik
3. Termostat pomieszczeniowy
4. Ciągła praca
5. Układ przeciwzamrożeniowy.
Ad 1) Sterownik ścienny/pilot – umożliwia Wam ręczne uruchamianie kurtyny powietrznej według indywidualnych potrzeb, ale nie tylko. Możecie także zmienić parametry pracy kurtyny tj. wydajność nawiewu, oraz temperaturę nawiewanego powietrza.
Ad 2) Stycznik drzwiowy – będzie sprawdzał się wtedy, gdy drzwi/brama nie są otwierane zbyt często. Jak to działa? Bardzo prosto. Gdy drzwi są zamknięte, a obwód stycznika zwarty kurtyna dostaje sygnał, że nie musi pracować. Gdy drzwi zostaną otwarte, a obwód się “otworzy”, zostaje wysterowany sygnał, który załącza kurtynę. Ot cała filozofia.
Ad 3) Termostat pomieszczeniowy – taki czujniczek, który nie dość, że “mówi” kurtynie kiedy ma się włączyć i kiedy wyłączyć. Stosuje się go głównie w przypadku kurtyn o nagrzewnicach wodnych o dużej mocy grzewczej. Ale to nie koniec magii tego czujnika. Gdy na zasilaniu zamontujemy zawór elektromagnetyczny z siłownikiem i podepniemy do niego Nasz czujnik, będzie on sterował strumieniem przepływającego czynnika zmniejszając, zwiększając, zamykając lub otwierając zawór regulacyjny.
Ad 4) Ciągła praca – w przypadku odwrotnym do opisanego powyżej, czyli jeśli drzwi/brama otwierane są z dużą częstotliwością należy pomyśleć nad uruchomieniem kurtyny w trybie pracy ciągłej. Naprzemienne włączanie się i wyłączanie wentylatorów i nagrzewnic urządzenia może spowodować szybsze wyeksploatowanie się tychże elementów. Ale to nie jedyny mankament. Wiąże się to także z dyskomfortem akustycznym, a przede wszystkim obniża skuteczną pracę kurtyny.
Ad 5) Układ przeciwzamrożeniowy – zalecany w przypadku pracy kurtyny z nagrzewnicą wodną na powietrzu o temperaturze poniżej 0⁰ C lub urządzenia, które pracuje w przestojach i jest znacząco narażone na negatywny wpływ temperatury – zamarznięcie czynnika w nagrzewnicy, co może doprowadzić do jej “rozsadzenia” (zamarzająca woda zwiększa swoją objętość).
No i na koniec moi mili rzecz chyba najważniejsza… KONSERWACJA!!!
Jak każde urządzenie tak i kurtynę powietrzną należy konserwować. Serwis – tak samo jak w przypadku klimatyzacji. Dodatkowo, jeśli zdecydowaliście się na nagrzewnicę wodną, to należy pamiętać o czyszczeniu filtrów zamontowanych na elementach transportujących czynnik.
Jeśli macie pytania lub wątpliwości, zachęcamy do kontaktu 😊
